塑料內應力產生的起因和影響

發布時間：2017/1/9 9:50:02

塑料內應力是指在塑料熔融加工過程中由于受到大分子鏈的取向和冷卻收縮等因素而產生的一種內在應力。內應力的本質為大分子鏈在熔融加工過程中形成的不平衡構象，這種不平衡構象在冷卻固化時不能立刻恢復到與環境條件相適應的平衡構象，這種不均衡構象的實質為一種可逆的高彈形變，而凍結的高彈形變平時以位能情勢儲存在塑料制品中，在合適的條件下，這種被迫的不穩定的構象將向自在的穩固的構象轉化，位能改變為動能而開釋。當大分子鏈間的作用力和相互纏結力蒙受不住這種動能時，內應力平衡即受到破壞，塑料制品就會產生應力開裂及翹曲變形等現象。
塑料內應力產生的起因

1、取向內應力
取向內應力是塑料熔體在流動充模和保壓補料過程中，大分子鏈沿流動方向排列定向構象被凍結而產生的一種內應力。取向應力產生的詳細過程為：近流道壁的熔體因冷卻速度快而造成外層熔體粘度增高，從一而使熔體在型腔核心層流速遠高于表層流速，導致熔體內部層與層之間受到剪切應力作用，產生沿流動方向的取向。取向的大分子鏈解凍在塑料制品內也就象征著其中存在未松弛的可逆高彈形變，所以說取向應力就是大分子鏈從取向構象力求過渡到無取向構象的內力。用熱處理的方式，可降低或排除塑料制品內的取向應力。
塑料制品的取向內應力分布為從制品的表層到內層越來越小，并呈拋物線變化。

2、冷卻內應力
冷卻內應力是塑料制品在熔融加工過程中因冷卻定型時收縮不均勻而產生的一種內應力。尤其是對厚壁塑料制品，塑料制品的外層首先冷卻凝固收縮，其內層可能仍是熱熔體，這徉芯層就會限度表層的收縮，導致芯層處于壓應力狀況，而表層處于拉應力狀態。
塑料制品冷卻內應力的分布為從制品的表層到內層越來越大，并也呈拋物線變更.。
另外，帶金屬嵌件的塑料制品，因為金屬與塑料的熱脹系數相差較大，容易形成收縮不一平勻的內應力。
除上述兩種重要內應力外，還有以下多少種內應力：對結晶塑料制品而言，其制品內部各部位的結晶構造跟結晶度不同也會發生內應力。另外還有構型內應.力及脫模內應力等，只是其內應力聽占比重都很小。

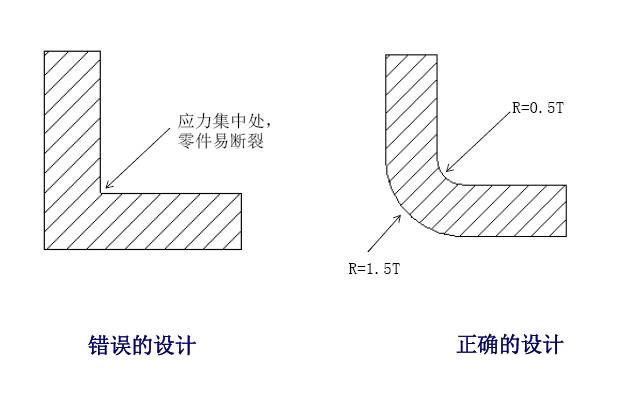

影響塑料內應力產生的因素

1、分子鏈的剛性
分子鏈剛性越大，熔體粘度越高，聚合物分子鏈運動性差，因而對于產生的可逆高彈形變恢復性差，易產生殘余內應力口例如，一些分子鏈中含有苯環的聚合物，如PC、PPO、PPS等，其相應制品的內應力偏大。

2、分子鏈的極性
一分子鏈的極性越大，分子間相互吸引的作用力越大，從而使分子間互相挪動艱苦增大，恢復可逆彈性形變的程度減小，導致殘余內應力大。例如，一些分子鏈中含有羰基、酯基、睛基等極性基團的塑料種類，其相應制品的內應力較大。

3、代替基團的位阻效應
大分子側基取代基團的體積越大，則妨害大分子鏈自由活動導致殘余內應力加大。例如，聚苯乙烯取代基團的苯基體積較大，因而聚苯乙烯制品的內應力較大。 幾種常見聚合物的內應力大小次序如下: PPO>PSF>PC>ABS>PA6>PP>HDPE

無錫康烯塑料科技有限公司擁有近20年的特種改性工程塑料的研發、生產經驗。專業技術服務團隊可為客戶提供一站式系統解決方案。如想了解更多關于產品的信息，歡迎登錄我們的官網：m.bangshijie.cn，咨詢在線客服或撥打熱線。

固話：0510-68755207  手機：15190220696，我們將竭誠為您服務。

（免責聲明: 本站內收錄的所有教程與資源均來自于互聯網，其版權均歸原作者及其網站所有，本站雖力求保存原有的版權信息，但由于諸多原因，可能導致無法確定其真實來源，請原作者原諒！如果您對本站教程與資源的歸屬存有異議，請立即通知小編，情況屬實，我們會第一時間予以刪除。）
